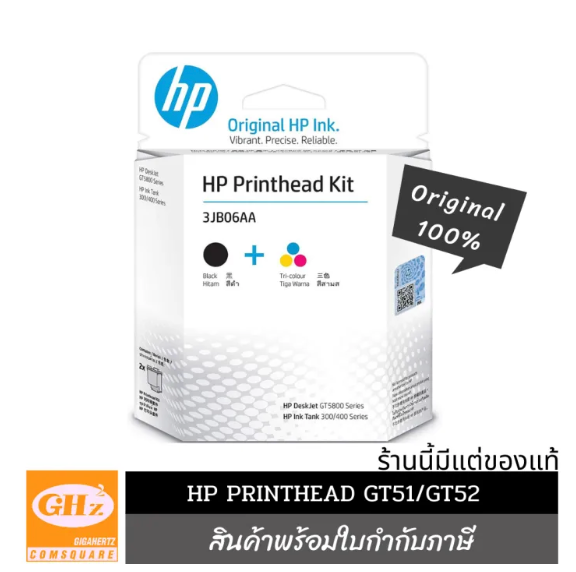

Print Head HP GT51/GT52 #3JB06AA
฿790
Description
- ใช้สำหรับรุ่น INKTANK GT5810,GT5820,GT315,GT415
- เปิดเครื่องพิมพ์
- ตรวจสอบว่ามีกระดาษอยู่ในเครื่องพิมพ์หรือไม่
- ตรวจสอบให้แน่ใจว่าระดับหมึกทั้งหมดข้างต้นอยู่เหนือกว่าแนวเส้นแจ้งระดับการเติมขั้นต่ำรูปภาพ: ตัวอย่างหมึกที่อยู่เหนือกว่าแนวเส้นแจ้งระดับการเติมขั้นต่ำ
- ปิดส่วนรองเสริมถาดรับกระดาษแล้วหมุนถาดรับกระดาษไปทางซ้ายเพื่อเก็บถาดกลับเข้าไปในเครื่องพิมพ์รูปภาพ: การปิดถาดรับกระดาษ
- ตรวจสอบให้แน่ใจวาล์วหมึกยังอยู่ในตำแหน่งปลดล็อค การล็อควาล์วหมึกอาจทำให้มีหมึกหยดขณะเปลี่ยนหัวพิมพ์รูปภาพ: การปลดล็อควาล์วหมึก
- เปิดฝาด้านนอก แล้วเปิดฝาช่องเปิดหัวพิมพ์หากแคร่ตลับหมึกไม่เคลื่อนไปที่กลางเครื่องพิมพ์ ให้เอื้อมเข้าไปด้านในเพื่อเลื่อนไปตรงกลางด้วยตัวเองรูปภาพ: การเปิดเข้าไปยังแคร่หัวพิมพ์
- ค่อย ๆ กดสลักล็อคแคร่หัวพิมพ์สีฟ้าลงขาล็อคแคร่หัวพิมพ์สีฟ้าจะเปิดออกมารูปภาพ: การกดขาล็อคแคร่หัวพิมพ์สีฟ้าลง
- กดหัวพิมพ์สามสีลงเล็กน้อยเพื่อปลดล็อค จากนั้นดึงหัวพิมพ์ออกจากช่องติดตั้ง หากถอดหัวพิมพ์ออกได้ยาก ให้ดันสลักสีน้ำเงินขึ้นเพื่อช่วยให้ถอดได้ง่ายขึ้นทำขั้นตอนนี้ซ้ำกับหัวพิมพ์สีดำ หมายเหตุคอยดูหัวพิมพ์ให้ตั้งขึ้นระหว่างการถอด เพื่อป้องกันไม่ให้หมึกรั่ว ห้ามสัมผัสส่วนก้านของหัวพิมพ์ (หัวพ่นหมึกที่ด้านบนของหัวพิมพ์) เนื่องจากอาจมีหมึกตกค้างอยู่รูปภาพ: การถอดหัวพิมพ์ออก
- เปิดบรรจุภัณฑ์และนำหัวพิมพ์ออกมารูปภาพ: การเปิดบรรจุภัณฑ์และนำหัวพิมพ์ออกมา
- ดึงจุกอุดสีส้มออกตรง ๆ จากด้านบนของหัวพิมพ์รูปภาพ: การดึงจุกอุดสีส้ม
- ลอกเทปออกจากหัวพิมพ์โดยใช้แถบดึง หมายเหตุห้ามสัมผัสโดนหน้าสัมผัสทองแดงหรือหัวฉีดหมึก อย่าเปลี่ยนเทปปิดกันรอยที่หน้าสัมผัส การสัมผัสส่วนต่าง ๆ ดังกล่าวอาจทำให้เกิดการอุดตัน การฉีดหมึกผิดพลาด และเกิดปัญหาในการเชื่อมต่อทางไฟฟ้ารูปภาพ: การลอกเทปออกจากหน้าสัมผัสของหัวพิมพ์
- เลื่อนหัวพิมพ์ใหม่ให้เอียงขึ้นเล็กน้อยเข้าไปในช่องที่ว่าง แล้วค่อยๆ ดันเข้าเข้าจนล็อคเข้าที่ใส่หัวพิมพ์หมึกดำลงในช่องด้านขวา
- ใส่หัวพิมพ์หมึกสามสีลงในช่องด้านซ้าย
- ปิดขาล็อคแคร่หัวพิมพ์โดยกดลงให้แน่นจนกระทั่งล็อคเข้ารูปภาพ: การปิดขาล็อคแคร่หัวพิมพ์ หมายเหตุหมายเหตุสำคัญห้ามเปิดสลักแคร่ตลับหมึกสีน้ำเงินหลังจากติดตั้งหัวพิมพ์แล้ว การเปิดสลักอาจทำให้เกิดข้อผิดพลาดอย่างรุนแรงต่อระบบหมึก
- ปิดฝาช่องเปิดหัวพิมพ์ตัวอักษรPจะกระพรีบขึ้นที่แผงควบคุม
- ปิดฝาด้านนอก
- ดึงถาดจ่ายกระดาษออกแล้วดึงส่วนรองเสริมขึ้นรูปภาพ: ดึงถาดจ่ายกระดาษออกแล้วยกส่วนรองเสริมขึ้น
- จากแผงควบคุมเครื่องพิมพ์ ให้กดค้างที่ปุ่ม Resume (ทำต่อ)เป็นเวลาสามวินาทีการจัดเรียงจะเริ่มทำงานเมื่อตัวอักษรกะพริบPเปลี่ยนเป็นตัวอักษรกะพริบAเครื่องจะพิมพ์หน้าจัดเรียงตลับหมึกออกมารูปภาพ: กด Resume (ทำต่อ) ค้างไว้
- ยกฝาครอบสแกนเนอร์
- ใส่แผ่นกระดาษสำหรับจัดเรียงตลับหมึกโดยให้ด้านจัดพิมพ์หันลงที่มุมด้านขวาหน้าของกระจกสแกนเนอร์ แล้วปิดฝาสแกนเนอร์ วางกระดาษตามแนวสัญลักษณ์รอบกระจกสแกนเนอร์รูปภาพ: จัดวางหน้าจัดเรียงตลับหมึกบนแผ่นกระจกของสแกนเนอร์
- ปิดฝาสแกนเนอร์
- จากแผงควบคุม กดปุ่ม Start Copy Colorรูปภาพ: กดปุ่ม Start Copy Colorเครื่องพิมพ์จะทำการจัดเรียงหัวพิมพ์
- เครื่องพิมพ์จะเริ่มกระบวนการ priming คุณยังสามารถพิมพ์ สแกน และถ่ายสำเนาขณะที่เครื่องกำลังทำ priming อยู่ได้ บันทึกกระบวนการ priming อาจใช้เวลานานถึง 45 นาทีกระบวนการ Priming จะเสร็จสิ้นเมื่อเส้นที่กำลังหมุนอยู่หยุดลง และมีเลข0ปรากฏขึ้นที่แผงควบคุมรูปภาพ: ตัวอย่างของแผงควบคุมระหว่างการทำ priming
